Shandong TaoFong CNC Machine Tool Co., Ltd. è uno dei principali produttori e fornitori di tornio orizzontale convenzionale in Cina, supporta anche un servizio personalizzato. Benvenuti ad acquistare un tornio orizzontale convenzionale di alta qualità in vendita qui dalla nostra fabbrica. Sono disponibili un buon servizio e un prezzo ragionevole.

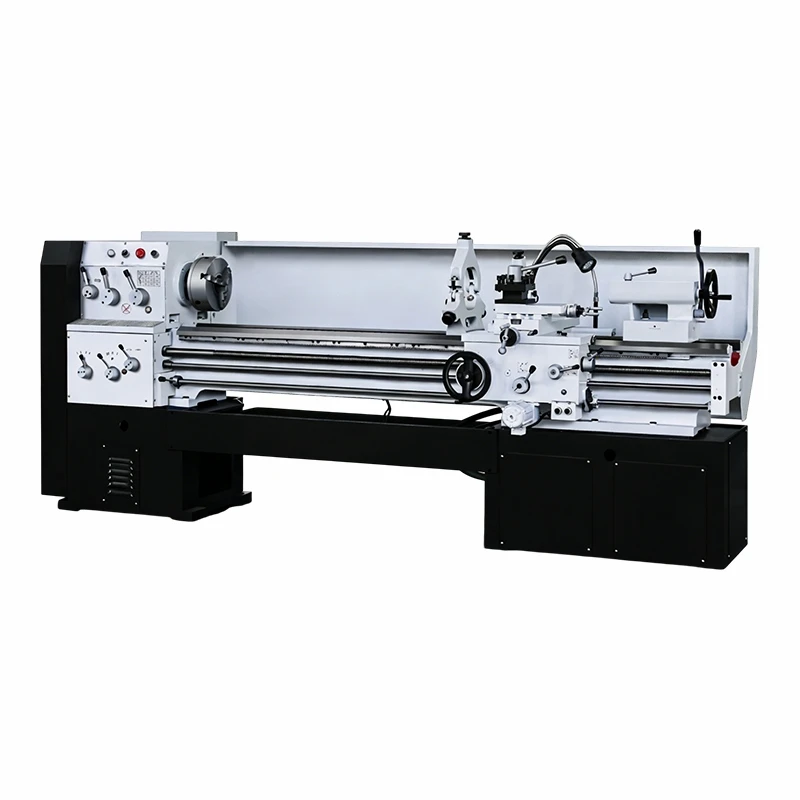

Il tornio orizzontale convenzionale C6160 è una grande macchina da tornitura manuale-per impieghi gravosi e altamente stabile-che può essere utilizzata in modo affidabile per lavorare metalli di medie e grandi dimensioni-lavorati con buona precisione. Diversamente dai torni CNC e dai piccoli torni convenzionali, ha una struttura robusta, un potente mandrino completo e capacità di funzionamento manuale in grado di risolvere i problemi di costo elevato per i dispositivi CNC, operazioni ingombranti e capacità di carico-deboli dei piccoli torni-maneggiati. Fusioni in ghisa HT300 ad alta-resistenza per la lavorazione di materiali metallici comuni e ad alta-resistenza, tra cui acciaio al carbonio, acciaio inossidabile, leghe di alluminio, componenti in rame (ottone o bronzo) e ghise. Una tornitrice economicamente valida e affidabile, adatta per officine di medie-dimensioni, riparazione di macchinari pesanti, formazione professionale e alcune imprese di lavorazione pesante-di piccoli lotti o a bassa-velocità--per integrare forza, flessibilità e convenienza.
Vantaggi del prodotto
Struttura-per carichi pesanti e forte stabilità
Il C6160 ha un letto integrale; è realizzato in fusione di acciaio-duro HT300 con due trattamenti di invecchiamento-artificiale per eliminare lo stress interno e ridurre le vibrazioni assiali per garantire una lavorazione stabile-per carichi pesanti, che può migliorare la stabilità del sistema. Grazie all'elevata-capacità di carico, può gestire vari articoli più grandi o anche molto pesanti durante la lavorazione con torni tradizionali grazie alle sue grandi-dimensioni della mano.
Funzionamento manuale e alta flessibilità
È installato solo un normale controller manuale; non è presente alcun-alimentatore manuale-a ruota o regolatore di velocità ad alta precisione, né alcun display per l'indicazione della scala. Non sono richieste competenze di programmazione CNC professionali, operatori con formazione sugli strumenti di tornitura pronti-al-funzionamento. supporta l'aggiornamento in tempo reale dei parametri di elaborazione, è adatto per gestire molti pezzi diversi-in piccole quantità, ecc.
Elaborazione versatile e buona precisione
Può eseguire diversi tipi di tornitura, come tornitura cilindrica, tornitura conica, tornitura di filetti (sia sistemi metrici che in pollici), sfacciatura, scanalatura, alesatura, taglio di parti piatte di grandi dimensioni, ecc. Un cuscinetto del mandrino ad alta-precisione per garantire un movimento fluido; Una vite di comando precisa che soddisfa i requisiti di un certo grado di precisione nella lavorazione di parti meccaniche pesanti o componenti industriali.
Costo-Manutenzione semplice e conveniente
Rispetto ai torni CNC, ha un investimento iniziale inferiore del 70% e non necessita di costose manutenzioni del sistema CNC. Struttura meccanica semplice, meno soggetta a guasti rispetto ad altre apparecchiature; Ha bisogno di essere pulito regolarmente. Il sistema di lubrificazione manuale può prolungare la vita utile di una macchina e ridurre i costi totali nel tempo.
Principali parametri tecnici del prodotto
|
SPECIFICHE |
Unità |
C6160 C6260 |
|
Diametro massimo dell'oscillazione sopra il letto |
mm |
600 |
|
Diametro massimo di oscillazione sulla slitta trasversale |
mm |
400 |
|
Diametro massimo dell'oscillazione sopra lo spazio |
mm |
~ 760 |
|
Distanza tra i centri |
mm |
750/1000/1500/2000/3000 |
|
Diametro del foro del mandrino |
mm |
52(Opz.80) |
|
Conicità del foro del mandrino |
- |
MT6 (metrica opzionale 1:20) |
|
Gamma di velocità del mandrino |
giri/min |
40-1400 |
|
Passi di velocità del mandrino |
- |
9 |
|
Corsa della slitta trasversale |
mm |
300 |
|
Il miglior strumento dopo il viaggio |
mm |
95 |
|
Dimensione dell'utensile |
mm |
20*20 |
|
Gamma di avanzamenti longitudinali |
mm/giro |
0.0832-4.6569 |
|
Intervallo di alimentazione incrociata |
mm/giro |
0.048-2.688 |
|
Tipi di filettature metriche |
tipi |
19 |
|
Gamma di filettature metriche |
mm |
0.25-14 |
|
Tipi di filettature in pollici |
tipi |
28 |
|
Gamma di filettature in pollici |
T.P.I. |
2-40 |
|
Modulo Tipi di thread |
tipi |
17 |
|
Modulo Gamma di thread |
M.P. |
0.25-3.5 |
|
Diametro della penna della contropunta |
mm |
65 |
|
Rastremazione della penna della contropunta |
- |
MT5 |
|
Corsa della penna della contropunta |
mm |
130 |
|
Potenza del motore principale |
kw |
5.5 |
|
Potenza del motore del liquido di raffreddamento |
kw |
0.09 |
|
Peso per 750 |
kg |
1300 |
|
Peso per 1000 |
kg |
1400 |
|
Peso per 1500 |
kg |
1600 |
|
Peso per 2000 |
kg |
1800 |
|
Peso per 3000 |
kg |
2000 |
|
Dimensione per 750 |
mm |
2200*1140*1750 |
|
Dimensione per 1000 |
mm |
2400*1140*1750 |
|
Dimensione per 1500 |
mm |
2900*1140*1750 |
|
Dimensione per il 2000 |
mm |
3400*1140*1750 |
|
Dimensione per 3000 |
mm |
4400*1140*1750 |
Dettagli standard della macchina
MANDRINO DI PRECISIONE
Standard: mandrino manuale a 3 griffe
LETTO DI TEMPERATURA
1. Binario di guida di spegnimento a media frequenza
Guida di larghezza 2. 360mm
SCATOLA DEL MANDRINO
1. Trasmissione ad ingranaggi
Foro mandrino da 2. 52mm di serie,
Foro mandrino da 80 mm come opzione
POSTALE PER ATTREZZI
Standard: portautensili manuale a 4 posizioni
CAMBIO
Trasmissione ad ingranaggi ad alta precisione
Forza di taglio potente
CALCIO DELLA CONTROPUNTA
Standard: contropunta manuale.
Scenari applicativi
Workshop di medie-dimensioni:Ideale per officine di medie-dimensioni impegnate nella lavorazione di metalli pesanti-in piccoli-lotti, come componenti meccanici di grandi dimensioni, raccordi hardware e parti pesanti personalizzate. La grande capacità di carico-portante, la versatilità del suo ambito di applicazione quando richiesto per fondi limitati.
Manutenzione di macchinari pesanti:Applicato nelle officine di manutenzione di fabbriche e imprese di macchinari pesanti per la riparazione di parti usurate di grandi dimensioni (alberi, manicotti, ingranaggi). La forte capacità di gestione del carico--e la flessibilità d'uso facilitano il funzionamento tempestivo per ridurre al minimo i tempi di inattività dell'apparecchiatura.
Istituti di formazione professionale:Adatto per scuole professionali e centri di formazione focalizzati sulla formazione-di tornitura per impieghi gravosi. Attraverso la formazione manuale sulle-operazioni di tornitura pesante, sono state gettate le basi per il lavoro successivo nelle industrie pesanti.
Elaborazione personalizzata di piccoli-batch pesanti-per impieghi personalizzati:Adattato per la lavorazione personalizzata su piccola-scala di componenti non-standard di grandi-dimensioni, inclusi alberi di-dimensioni personalizzate, tubi-con pareti spesse e sezioni piatte di grandi dimensioni. Adattarsi rapidamente a varie attività di lavorazione e mantenere una buona qualità di lavorazione e controllo dei costi.
Domande frequenti
D: Quali sono le specifiche principali del Tornio orizzontale convenzionale C6160?
A: il diametro massimo di oscillazione è 600, lunghezza di tornitura 750-3000 mm. Velocità del mandrino 40-1400 giri/min (regolazione a 12 fasi), diametro del foro del mandrino 52 mm, diametro del mandrino 200 mm (manuale a 3 griffe). Le dimensioni totali sono le seguenti: 2200*1140*1750 mm; Il peso netto è di 1300 chilogrammi; La potenza del motore primario è di 5,5 kW.
D: Qual è la differenza tra C6160 e i piccoli torni convenzionali?
R: La lavorazione delle varietà, compreso il peso, è più gravosa rispetto a quella del motore generale; È adatto per situazioni di lavorazione di pezzi di-a-grandi dimensioni-. I torni piccoli possono essere utilizzati solo per lavorare pezzi piccoli e con carico leggero.
D: Quali materiali può elaborare e può gestire tagli pesanti-?
R: Lavora acciaio al carbonio, acciaio inossidabile, leghe di alluminio, ottone e ghisa, ecc. Sì, ha una struttura robusta e può azionare stabilmente i denti di taglio di materiali di grande-diametro e ad alta-resistenza.
D: È adatto ad operatori con esperienza base?
R: Sì, può essere utilizzato in modo semplice. Coloro che hanno un po' di pratica a turno possono padroneggiarlo in breve tempo ed essere addestrati ad operare con competenza.
D: Quali servizi post-vengono forniti?
R: Un periodo di garanzia standard di un-anno. Fornisci supporto tecnico online, pezzi di ricambio originali e corsi di formazione gratuiti-per il funzionamento. Disponibile anche per riparazioni in loco a pagamento; I componenti sostitutivi verranno spediti entro 72 ore.
